泊頭市泰邦泵閥制造有限公司

3GR三螺桿泵

時間：2018-05-07 09:11　作者：泊泰邦　點擊： 次
　3gr三螺桿泵,36X6A-W21,3GR螺桿泵用來輸送溫度≤150℃、粘度5-760cSt、不含固體顆粒、無腐蝕性、具有潤滑性能的介質。適用壓力范圍：0.6-2.5Mpa;適用流量范圍:0.6-123m3/h
3GR三螺桿泵詳細參數
三螺桿泵包括3G通用型，3gr三螺桿泵、36X6A-W21、3GC船用型及特殊型，三螺桿泵是轉子式容積泵，由于主動螺桿與從動螺桿上螺旋槽相互嚙合及它們與襯套三孔內表面的配合，得以在泵的進口之間形成數級動密封腔室，這些動密封腔室將不斷把液體由泵進口軸向移動到泵出口，并使所輸液體逐級升壓，從而形成一個連續、平穩、軸向移動壓力液體。
　　三螺桿泵所輸液體為各種不含固體顆粒，無腐蝕性油類及類似油的潤滑性液體，3gr三螺桿泵、36X6A-W21所輸液體粘度為1.2-100E(3.0-760cst)，高粘度液體亦可通過加溫降粘后輸送.
　　流量范圍0．2—590m／h，工作壓力100bar，溫度150℃

１ 結構簡單：具有多種結構形式，一般小流量0．2—6．5m／h，泵3gr三螺桿泵、36X6A-W21的泵體和襯套合為一個(統稱泵體)軸封為端面機械密封。
　　中等流量以上的泵襯套為一單獨的零件固定于泵體內，大流量泵多制成雙吸結構臥式安裝，軸封根據輸送介質的不同有端面機械密封和填料密封兩種。
　　船用泵的安裝形式有臥式和立式兩種、原動機為交、直流船用電動機。
２．壽命長：三螺桿泵的主動螺桿由電動機驅動，主、從桿之間沒有機械接觸，而由所輸壓力液體驅使從悍繞軸心線自轉，主，從桿之間、螺桿與襯套之間皆有一層油膜保護，因而泵的機械摩擦極小，壽命堪稱半性。
３．所輸液體在泵內作軸向勻速直線運動，故壓力脈動小，流量穩定，噪音低，由于轉動部分慣性小，則起動力矩和振動很小。
４．具有高吸入能力。
５．為保證泵，3gr三螺桿泵、36X6A-W21電機及管路系統的保護，中等流量以上的螺悍泵均帶有保護閥，當壓力超過保護閥的設定壓力時。高壓油將回流至泵的進油口。

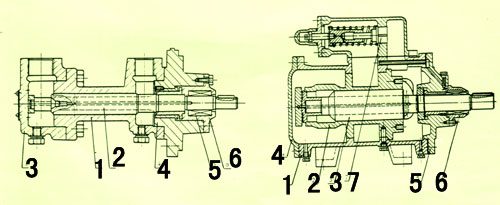

１泵體　�。猜輻U　　　　３吸入蓋
４上蓋　�。禉C(jī)械密封　�。睹芊馍w １泵體　�。惨r套　　３螺桿　�。聪律w
５上蓋　�。睹芊馍w　　７安全閥

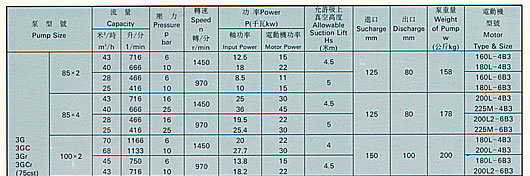

系列特征

系列代號



結構型式



適用范圍



性能范圍

流量

最高工作壓力

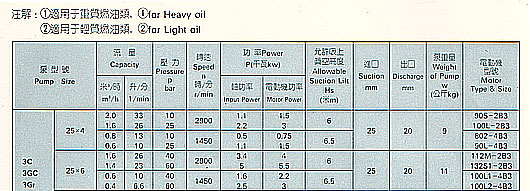

滑油系列

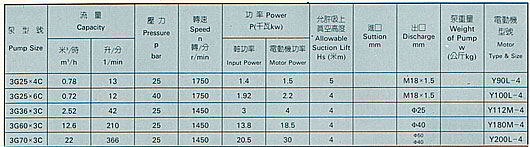

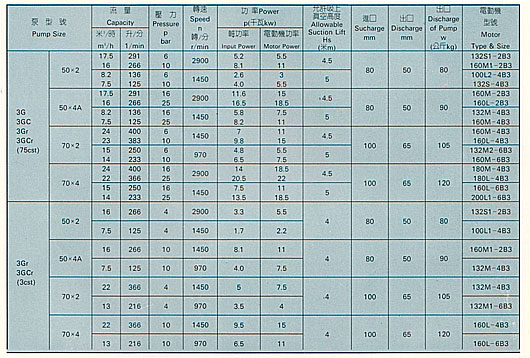

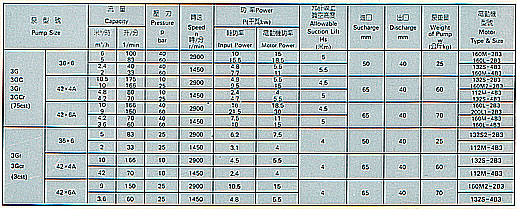

3G

3GC

臥式單吸

20—150cst潤滑油類

及潤滑性液體。

Luboil OrLubliquid

Visc 20—150cst



0．3-94(m／h)

601(bar)

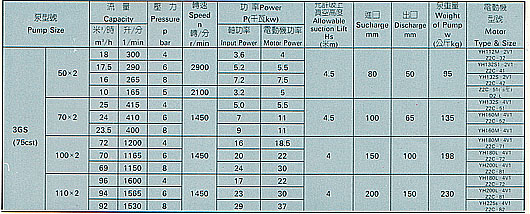

3GS
3GCS

臥式雙吸

80-590

16

3GCG

立(懸掛)式單吸

10-96

8

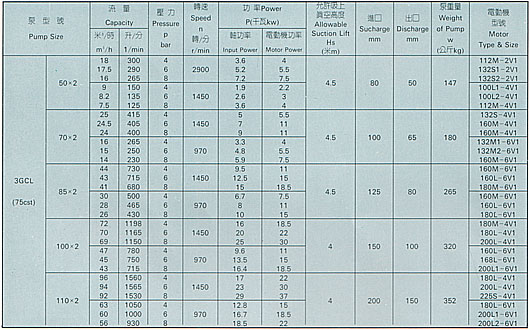

3GCL

立式柱腳型雙吸

4-96

8

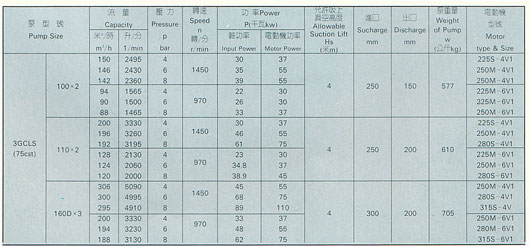

3GCLS 立式柱腳型雙吸

88-306

8
燃油系列

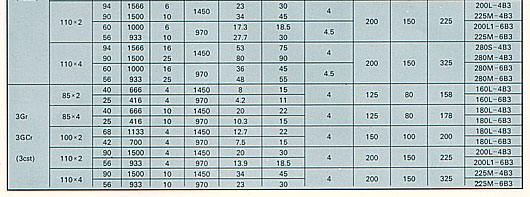

3Gr

3GCr

臥式單吸

3—365cst輕重質燃油類。

O.3-94

60(1)

25(2)

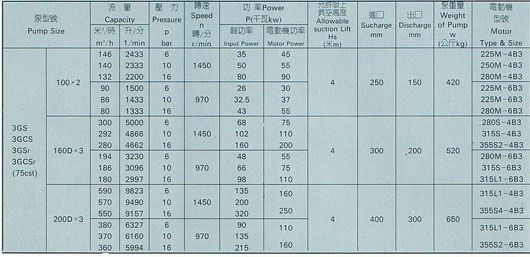

3GSr
3GCSr

臥式雙吸

80-590

16

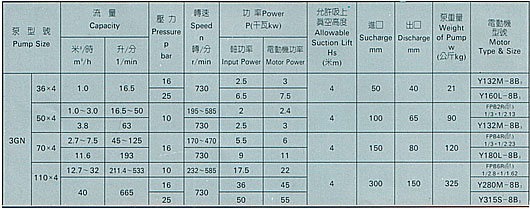

高粘油系列

3GN

臥式單吸

365～760cst高粘油類

1．0-40

25
